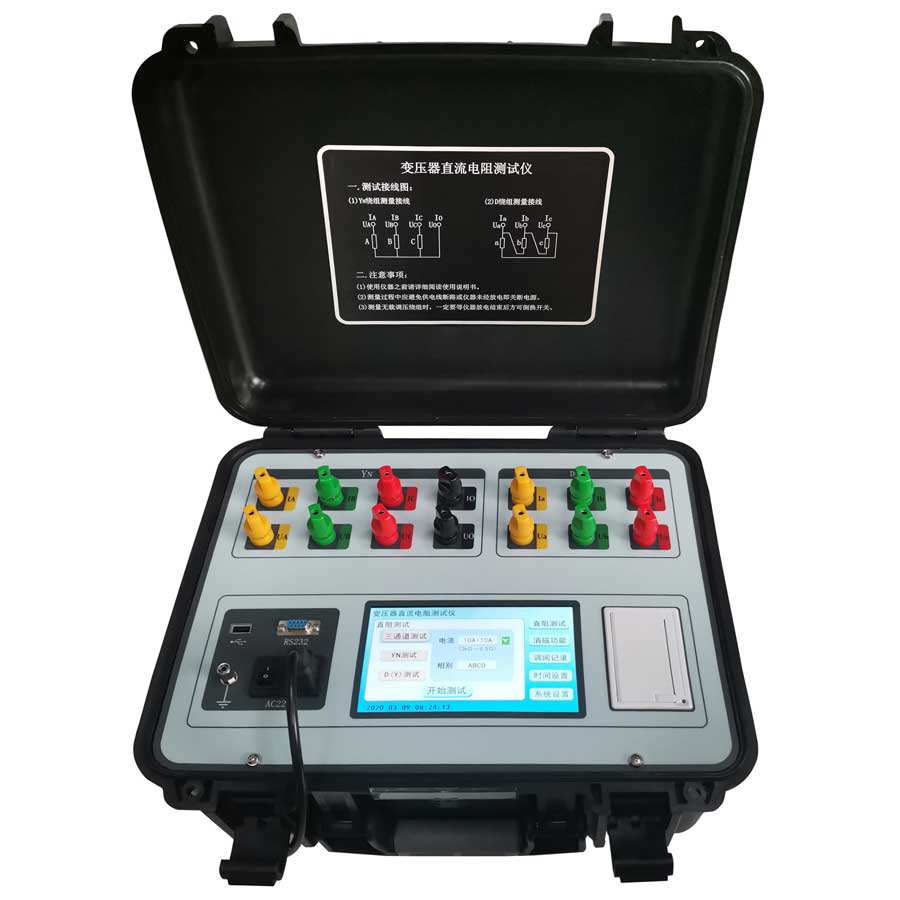

新款变压器三通道直流电阻测试仪 YCR-9940S
变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为满足变压器直流电阻快速测量的需要，我公司研制了集三相同测试、助磁功能、消磁功能于一体的YCR-9940S三通道直流电阻测试仪。该仪器是实现了三相同时加电，独立电流采样、电压采样，同时测量并显示三相电阻值和三相不平衡率的功能，大大缩短了变压器直流电阻的测试时间，解决了电力变压器各分接绕组直流电阻测试耗时长的问题。
YCR-9940S 变压器直流电阻测试仪主要是利用了大电流磁饱和原理，因此不同容量的变压器，需要的测试电流不同。我们采用独特的开关电源技术，将1mA直到40A的电流源设计分别装载于 YCR-9940S产品中，降低仪器损耗，缩短了仪器的充电测量时间，仪器量程0-20KΩ，可满足客户所有常规直流电阻测量的需求，减轻仪器体积与重量。采用独特的保护电路设计，具有音响放电报警装置。对于在使用过程中由于意外情况，仪器自动保护，从而大大降低对操作人员、试品及仪器自身带来的损害。该系列产品才用人性化设计，触摸屏显示输入，加宽了仪器的测量范围，提高了数据的准确性。
性能特点
1、仪器可根据被测试品选择相应的输出电流值进行测试，主要适应于测量变压器、互感器等感性电阻。
2、对于五柱铁心和低压绕组为三角形连接的大型变压器，仪器可采用高低压串激磁的方法进行测试，仪器内部自动连结绕组的助磁回路，可快速准确测试低压绕组的直流电阻。
3、本仪器设有三通道测试功能，以应对星型接法绕组一次接线完成三相直阻测量，自动计算三相不平衡率，极大节省测量时间提高工作效率。也可以采用逐相测试功能，针对YN、D（Y）连接方式的变压器进行逐相测试直至测试完成。
4、具有完善的保护电路及音响放电报警，放电指示清晰，减少误操作。
5、仪器采用7寸彩色触摸屏，界面显示清晰美观，并可实时显示测试数据。
6、仪器可选配中文、英文两版操作界面，可根据客户要求配置。
7、具有RS232通讯接口，配合上位机操控软件，可将测试数据传输到后台。
8、具有USB接口，可以将测试数据转存到U盘。
9、本仪器内置日历时钟、可存储、调阅、打印100组测试数据功能。
10、参数设置更加完善，可以设置变压器的测试绕组、分接位置、测试相别、试品温度、折算温度等。
11、本仪器采用工业塑壳机箱，便于携带，提高使用寿命。
产品参数
输出电流：三相测试：20A+20A；10A+10A；5A+5A；1A+1A；200mA+200mA；
单相测试：40A；20A；10A；5A；1A；200mA；20mA；
量程范围：三相测试：20A+20A、10A+10A、5A+5A、1A+1A、200mA+200mA
测量范围：0.5mΩ～30Ω；
单相测试：40A：、20A、10A、5A、1A、200mA、20mA
测量范围：0.25mΩ～20KΩ；
逐项测试与助磁法测试对比
不同容量变压器，不同的测量方法，不同的电压等级，不同的铁芯结构等测量的时间不一样。对于一台240MVA的变压器其低压侧电阻若采用助磁法每相大约用8~10分钟，若直接在低压侧单相测量需要用40~50分钟测量一相。对于150MVA的变压器助磁法测量每相大约需用3~5分钟，不助磁，每相大约用30分钟左右。以上是针对低压三角形接法三芯五柱式变压器，一般电压等级在110KV以上的情形。对于电压等级在35KV的变压器或对于120MVA以下的三芯变压器，也可直接进行测量一般不超过20分钟，而对于星形接法，测量数据显示出来就是稳定的。
三通道测试与单通道测试仪对比
优点
1. 同时测量三相电阻，可以大大缩短工作时间；
2. 刚停运的高温度的变压器，三相同时采集数据，避免温度变化对三相平衡度的影响；
3. 减小调压开关触头的氧化膜对三相平衡度的影响；
缺点
1、第一组数据由于初次建立磁路、并且三相之间互相影响，因此稳定时间稍长；
2、带调压开关的变压器，由于氧化膜的影响，虽然三相平衡度合格，但是电阻值存在很大误差，数据填入 试验报告时要慎重；
3、中性点引线部分没有电流通过，无法验证中性点引线是否正常，应按单相方式每相至少验证一个数据。4、测量值不含中性点引线电阻，为近似线圈电阻，与变压器出厂值存在误差。三相测量时，A相、C相测量线圈电阻（不含中性点电阻）。B相测量线圈电阻加A、B相引线的一半电阻（不含中性点电阻）。此种方式可得出近似线圈电阻，中性点电阻测不到，与出厂值比较出现负误差。
在具体试验操作中，可比较、选用最优的试验方法，在保证测试的准确性的前提下，尽量减少试验项目所用时间。
